标 准 弹 片 规 格 一 览 表 |
|
标准弹片规格表1(基板组装用/平面上使用类型) |
NO | 订货型号 | 外径 ±0.05mm | 弹片高度 ±0.05mm | 行 程 ±0.05mm | 克力值G 克力值N | 回弹系数 ±10% | 保证寿命 万回 | 表面处理 | 备注 | 1 | CD30LS01 | ф3.0 | 0.18 | 0.12 | 135±20 1.32±0.2 | 40 | 50 | Ag | | 2 | CD30LS02 | ф3.0 | 0.18 | 0.13 | 165±20 1.62±0.2 | 45 | 50 | Ag | | 3 | CD30LS03 | ф3.0 | 0.18 | 0.12 | 135±20 1.32±0.2 | 40 | 50 | Ni | | 4 | CD30LS04 | ф3.0 | 0.18 | 0.13 | 165±20 1.62±0.2 | 45 | 50 | Ni | | 5 | CD30SS01 | ф3.0 | 0.18 | 0.14 | 180±20 1.76±0.2 | 45 | 50 | Ag | | 6 | CD30SS02 | ф3.0 | 0.18 | 0.14 | 180±20 1.76±0.2 | 45 | 50 | Ni | | 7 | CD40SS03 | ф4.0 | 0.20 | 0.16 | 170±25 1.32±0.25 | 45 | 100 | 无 | | 8 | CD40SS04 | ф4.0 | 0.20 | 0.16 | 170±25 1.65±0.25 | 45 | 100 | Ag | | 9 | CD40SS05 | ф4.0 | 0.20 | 0.16 | 200±30 1.96±0.29 | 40 | 100 | 无 | | 10 | CD40SS06 | ф4.0 | 0.20 | 0.16 | 200±20 1.96±0.29 | 40 | 100 | Ag | | 11 | CD40SS07 | ф4.0 | 0.20 | 0.16 | 200±20 1.96±0.29 | 40 | 100 | Ni | | 12 | CD40LS01 | ф4.0 | 0.20 | 0.15 | 170±30 1.67±0.29 | 45 | 100 | Ag | 有凸点 | 13 | CD40LS02 | ф4.0 | 0.20 | 0.15 | 170±30 1.67±0.29 | 45 | 100 | 无 | 有凸点 | 14 | CD40LS03 | ф4.0 | 0.20 | 0.14 | 130±20 1.27±0.2 | 45 | 100 | Ag | | 15 | CD40LS04 | ф4.0 | 0.20 | 0.14 | 130±20 1.27±0.2 | 45 | 100 | 无 | | 16 | CD40MS01 | ф4.0 | 0.20 | 0.16 | 180±20 1.76±0.2 | 45 | 100 | Ni | | 17 | CD45SS01 | ф4.5 | 0.23 | 0.17 | 200±20 1.96±0.2 | 45 | 100 | Ag | | 18 | CD50SS01 | ф5.0 | 0.23 | 0.20 | 200±30 1.96±0.29 | 50±15 | 200 | Ag | | 19 | CD50SS02 | ф5.0 | 0.23 | 0.18 | 200±30 1.96±0.29 | 50±15 | 200 | Ag | 中心有孔 | 20 | CD50SS03 | ф5.0 | 0.23 | 0.20 | 200±30 1.96±0.29 | 50 | 200 | 无 | | 21 | CD50SS04 | ф5.0 | 0.23 | 0.20 | 200±30 1.96±0.29 | 50+15 -0 | 200 | Ag | | 22 | CD50SS05 | ф5.0 | 0.23 | 0.20 | 250±30 2.45±0.29 | 50 | 100 | Ag | | 23 | CD50SS06 | ф5.0 | 0.23 | 0.20 | 200±30 1.96±0.29 | 50+15 -0 | 200 | Ni | | 24 | CD50SS07 | ф5.0 | 0.23 | 0.18 | 210±30 2.06±0.29 | 50±15 | 200 | Ni | 有凸点 | 25 | CD50LS01 | ф5.0 | 0.23 | 0.18 | 165±20 1.62±0.2 | 45 | 200 | Ag | | 26 | CD50LS02 | ф5.0 | 0.23 | 0.18 | 160±20 1.57±0.2 | 45 | 200 | Ag | 有凸点 | 27 | CD50LS03 | ф5.0 | 0.23 | 0.18 | 165±20 1.62±0.2 | 45 | 200 | 无 | | 28 | CD50LS04 | ф5.0 | 0.23 | 0.18 | 170±30 1.67±0.29 | 40 | 200 | 无 | 有凸点 | 29 | CD50LS06 | ф5.0 | 0.23 | 0.18 | 165±20 1.62±0.2 | 45 | 200 | Ni | | 30 | CD50LS07 | ф5.0 | 0.23 | 0.17 | 160±20 1.57±0.2 | 40 | 200 | Ni | 有凸点 | 31 | CD50MS01 | ф6.0 | 0.23 | 0.18 | 180±20 1.76±0.2 | 45 | 200 | Ni | | 32 | CD60SS01 | ф6.0 | 0.25 | 0.20 | 200±20 1.96±0.2 | 45 | 200 | Ag | | 33 | CD60SS02 | ф6.0 | 0.25 | 0.20 | 200±20 1.96±0.2 | 45 | 200 | Ni | | 34 | CD60SS03 | ф6.0 | 0.30 | 0.25 | 250±30 2.45±0.29 | 50 | 200 | Ni | | 35 | CD60SS04 | ф6.0 | 0.27 | 0.21 | 200±20 1.92±0.2 | 45±15 | 200 | Ni | 有凸点 | 36 | CD60SS05 | ф6.0 | 0.30 | 0.23 | 250±30 2.45±0.29 | 45±15 | 200 | Ni | 有凸点 | 37 | CD4937D01 | ф4.9X3.7 | 0.29 | 0.20 | 170±25 1.67±0.25 | 45 | 100 | Ni | 有凸点 |
|
弹片规格表2(开关用/非平面上使用) |
NO | 订货型号 | 外径 ±0.05mm | 弹片高度 ±0.05mm | 行 程 ±0.05mm | 克力值G 克力值N | 回弹系数 ±15% | 保证寿命 万回 | 表面处理 | 推荐 高度差 | 材质 | 1 | 3016 | ф3.0 | 0.17 | 0.14 | 160±20 1.57±0.2 | 60 | 20 | Ag | 0.02 | sus | 2 | 3514 | ф3.5 | 0.18 | 0.15 | 140±30 1.37±0.29 | 60 | 30 | Ag | 0.02 | sus | 3 | 3525 | ф3.5 | 0.21 | 0.17 | 250±50 2.45±0.49 | 60 | 20 | Ag | 0.02 | sus | 4 | 4006 | ф4.0 | 0.15 | 0.15 | 60±30 0.59±0.29 | 50 | 100 | Ag | 0.05 | sus | 5 | 4010 | ф4.0 | 0.16 | 0.15 | 100±30 0.98±0.29 | 50 | 100 | Ag | 0.05 | sus | 6 | 4016 | ф4.0 | 0.18 | 0.17 | 160±30 1.57±0.29 | 60 | 50 | Ag | 0.05 | sus | 7 | 4026 | ф4.0 | 0.20 | 0.19 | 260±50 2.55±0.49 | 60 | 30 | Ag | 0.05 | sus | 8 | 4506 | ф4.5 | 0.16 | 0.16 | 60±30 0.59±0.29 | 50 | 100 | Ag | 0.05 | sus | 9 | 4510 | ф4.5 | 0.19 | 0.18 | 100±30 0.98±0.29 | 50 | 100 | Ag | 0.05 | sus | 10 | 4516 | ф4.5 | 0.19 | 0.18 | 160±30 1.57±0.29 | 60 | 50 | Ag | 0.05 | sus | 11 | 4526 | ф4.5 | 0.21 | 0.20 | 260±50 2.55±0.49 | 60 | 30 | Ag | 0.50 | sus | 12 | 4514 | ф4.5 | 0.23 | 0.22 | 140±20 1.37±0.2 | 50 | 20 | Ag | 0.50 | C5210R | 13 | 5010 | ф5.0 | 0.21 | 0.20 | 100±20 0.98±0.29 | 60 | 20 | Ag | 0.05 | C5210R | 14 | 5017 | ф5.0 | 0.24 | 0.22 | 170±30 1.67±0.29 | 60 | 20 | Ag | 0.05 | C5210R | 15 | 5022 | ф5.0 | 0.27 | 0.25 | 220±30 2.16±0.29 | 60 | 20 | Ag | 0.05 | C5210R | 16 | 5025 | ф5.0 | 0.27 | 0.25 | 250±30 2.45±0.29 | 60 | 20 | Ag | 0.05 | C5210R |
|
|
弹片规格表3(薄膜开关用/非平面上使用) |
NO | 订货型号 | 外径 ±0.05mm | 弹片高度 ±0.05mm | 作动力 ±15%MM | 回弹系数 ±15% | 行 程 ±0.05mm | 测定治具 带孔治具 | 材质 | 保证寿命 万回 | 凸点高度 ± 0.02MM | 备 注 | 1 | CD60SM00 | ф6.0 | 0.25 | 250 | 55 | 0.30 | 穴 | SUS304-H | 100 | | | 2 | CD60SM01 | ф6.0 | 0.35 | 200 | 60 | 0.20≤ | 穴 | SUS304-H | 100 | 0.04 | 有凸点 | 3 | CD60LM00 | ф6.0 | 0.25 | 160 | 60 | 0.22≤ | 穴 | SUS304-H | 100 | 0.04 | 有凸点 | 4 | CD80SM00 | ф8.0 | 0.34 | 200 | 70 | 0.30 | 穴 | SUS304-H | 100 | | | 5 | CD11SM00 | ф10.8 | 0.40 | 200 | ≤70 | 0.42 | 穴 | SUS304-H | 200 | | | 6 | CD12SM00 | ф12.8 | 0.44 | 200 | ≤70 | 0.50 | 穴 | SUS304-H | 200 | | |
|

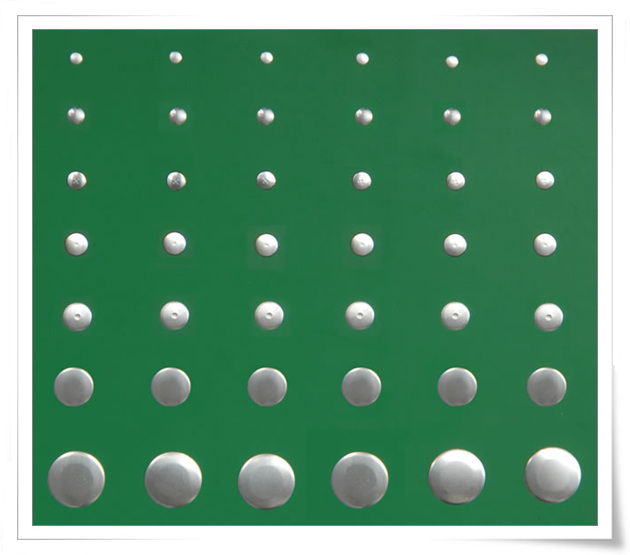

为什么有和蔼、舒心的手机? 是因为手机里采用了山元(YAMAGEN)生产的给人带来舒适感触的金圆触片。 |
大家是否知道手机按键下面有什么隐藏在里面吗?告诉大家,那里面隐藏着不可思议的YAMAGEN制金圆触片。不管怎样按下,按多少下,保证反弹回原样,并给人一种乒乓反弹的感觉。虽然您看不到给您带来舒心快感的金圆触片,但您随时随地都会通过手指去体会它的感觉,它的存在。

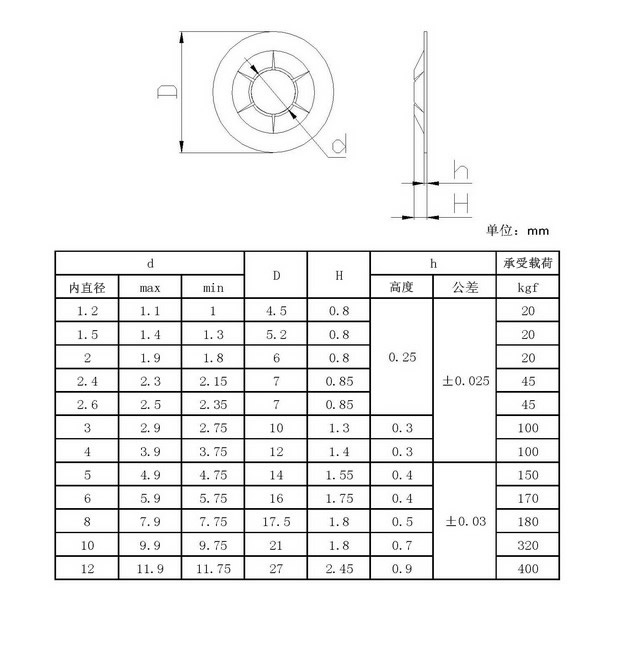

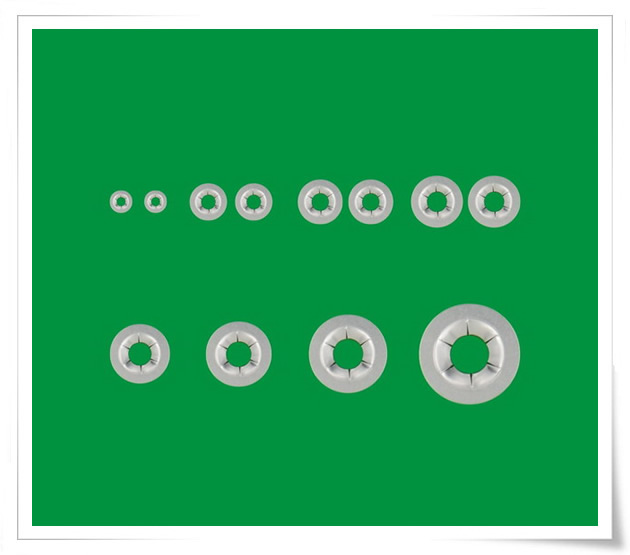

PUSH NUT/扣紧螺母(轴用) 标准规格一览表 |
